用途

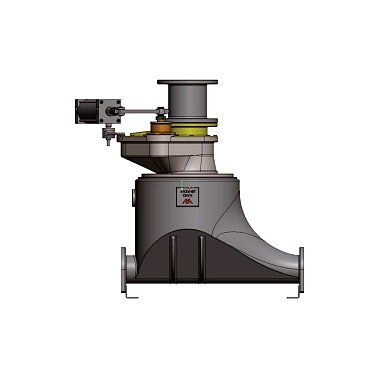

AV 泵用于電除塵器下飛灰的輸送。可以進行800米左右的超長距離的輸送特點

結構簡單、維護工作量小、輸送能力大、良好灰氣比

概論

在系統正常運行過程中，灰堆積在AV泵上方除塵器電場的出口處，飛灰在重力的作用下落進安裝在下方的AV泵中，然后通過輸灰管路輸送至灰?guī)臁?/p>

AV泵布置在除塵器電場出口下方，每個除塵器電場下的AV京共用一條輸灰管道，灰斗中的料位計被覆蓋，觸發一次輸送循環，AV泵的入口圓頂閥開啟，灰在重力作用下落入泵中，在填充過程中，普路圓頂閥將關閉且密封輸灰管道，以防止空氣由干電除塵器負壓經輸送管道而被吸入，經過一個定時延遲，入口圓頂閥將關閉，管路圓頂閥打開。在所有入口圓頂閥都已關閉并且密封后，將經過一個短暫的延退，以使管路圓頂閥在空氣被引入主AV泵之前完全打開。開啟輸送空氣閥，所有AV泵中的灰將進入輸送管道，然后被輸送至目標灰陣，在灰卸入灰陣之后，發出輸送壓力下降的信號，輸送空氣閥關閉，循環完成。

每臺AV泵都配有就地氣控箱，盤內裝有與本泵相關的電磁閥、壓力開關。遠方控制由PLC控制。主控畫面包括控制、指示和報警信息。
