本產品為氣動式取樣設備,公司遵循取樣機設計標準嚴格按照理電行業要求,對產品的材質、結構、工作特性來設計。
技術特性
取樣方式:氣動伸縮,伸縮長度 0~205mm。
設備材質:取樣機所有與物料接觸部位均為鎮合金材質
取樣瓶:材質為 HDPE材質,取樣瓶連接方式為快卡式固定,容量>1kg 的試劑瓶
取樣機密封:內部采用硅膠密封。
工作原理
料倉下料,取樣機接收指令后,取樣機在通過 PLC 設定的指令后,取樣頭再有規律的前后伸縮,帶動物料的運動,把物料在下降的時候帶動一部份到取樣機的試劑瓶內,達到一定容量后,取樣桿自動停留在初始位置的一個過程。

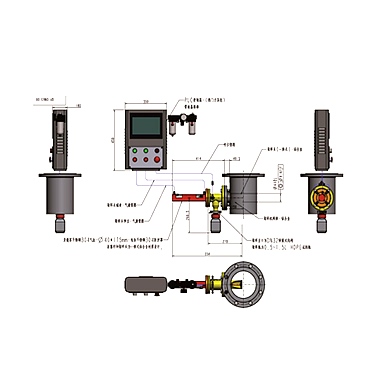

結構特性
取樣頭與氣缸桿為一體式設計,保證材質一體式與結構強度,取樣機與料倉為法蘭連接,方便可靠。
使用和操作
PLC控制柜與控制室信號連接。
控制柜進氣口接通氣源,調整壓力 0.6MPa。
控制柜液晶面板上設定相關的參數,某種物料抓取的選項
故障分析與排除
1.使用過程中若發現氣缸不動作或者動作緩慢,檢查控制柜進氣口壓力是否缺氣,氣源軟管是否脫落,檢查進氣源頭。
2.使用后發現控制柜內液晶面板無法操作,切斷電源重啟即可
維修和保養
在使用過程中,如發現氣缸工作緩慢,需清理取樣機頭部是否有積料,拆卸法蘭清理。
氣缸需定期檢查是否串氣,每半月進氣口注入5ml潤滑油。
手動取樣器的一些使用弊端
1、有的現場高度比較高,設備在運轉時,有事故風險。
2、現場環境中存在對人體呼吸有刺鼻的危害,影響采集物料的連續性,不能在規定期間內完成采集。
3、人工取樣可能不能在規定時間內取到規定重量的物料。
4、手動取樣機為螺旋式,動作效率沒有氣動伸縮式的高。
